Dane techniczne

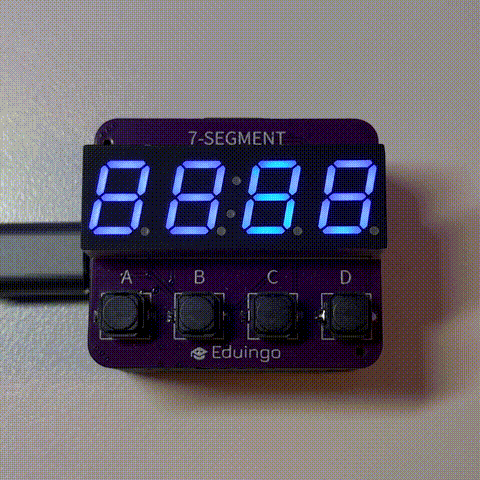

- 4 cyfry z kropką dziesiętną (wyświetlacz SLR0394)
- Sterownik TM1637
- 4 przyciski A–D, naciśnięcie = LOW (pull-up 10k na płytce)
- Biblioteka TM1637
- Moduł umieszcza się na szczycie wieży
- Zasilanie 5 V (sterownik TM1637), sterowanie z pinów 3,3 V
- Pobór prądu ≈ 10–50 mA zależnie od jasności i liczby świecących segmentów (szacunek)
- Nie korzysta z magistrali I2C, TM1637 ma własny interfejs dwuprzewodowy na IO9 i IO10
- Zastosowanie: przyrządy pomiarowe, liczniki, zegary i budziki
Piny
| Pin | Funkcja |
|---|---|
| IO1 | Przycisk A |
| IO2 | Przycisk B |
| IO3 | Przycisk C |
| IO4 | Przycisk D |
| IO9 | DIO (dane wyświetlacza) |
| IO10 | CLK (zegar wyświetlacza) |
Schemat połączeń
Przykładowy kod
Wypróbuj przykład Licznik na wyświetlaczu bezpośrednio w przeglądarce w Eduingo AI Lab. Na początku przez wyświetlacz przewija się powitanie. Potem wyświetlacz pokazuje liczbę: A dodaje 1, B odejmuje 1, C zeruje, a D od razu dodaje 10. Spróbuj przekroczyć 9999 – co się stanie?
