Technické údaje
- Červená (R), zelená (G) a modrá (B) dioda v jednom pouzdře
- Společná katoda, jas každé barvy řídí PWM
- Modul patří navrch věže
- Napájení 3,3 V, diody svítí přímo z pinů
- Odběr ≈ 5–10 mA na barvu, bílá naplno ≈ 25 mA (odhad)
- Sběrnici I2C nepoužívá
- Použití: PC a herní sestavy, osvětlení, indikátory
Piny
| Pin | Funkce |
|---|---|
| IO5 | Červená (LED_R) |
| IO6 | Zelená (LED_G) |
| IO7 | Modrá (LED_B) |

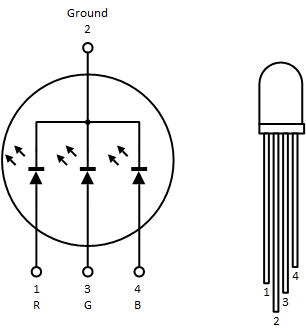

Schéma zapojení
Ukázkový kód
Vyzkoušej si ukázku Duhová lampa přímo v prohlížeči v Eduingo AI Lab. RGB LED postupně svítí všemi barvami duhy: červeně, oranžově, žlutě, zeleně, modře a fialově, a pak znovu od začátku. Barva se zadává kódem jako #ef4444 – první dvě znaky za mřížkou jsou červená, další zelená a poslední modrá. Zkus přidat růžovou nebo duhu zrychlit.
