Technické údaje
- Spínání zátěže tranzistorem MOSFET
- Výkon řídí PWM, 0–100 %
- Na modul můžeš položit další modul
- Ovládání z pinu 3,3 V, zátěž má vlastní napájení V+
- Modul sám bere ≈ 0,3 mA (pull-down 10k), proud zátěže teče z jejího zdroje V+, ne z pinu
- Sběrnici I2C nepoužívá
- Použití: LED pásky, motory, větráky
Piny
Pin jde na modulu přepnout propojkou na IO6, IO7 nebo IO8, takže můžeš na sebe dát víc stejných modulů.
| Pin | Funkce |
|---|---|
| IO5 | Řízení výkonu (IN1, PWM) |

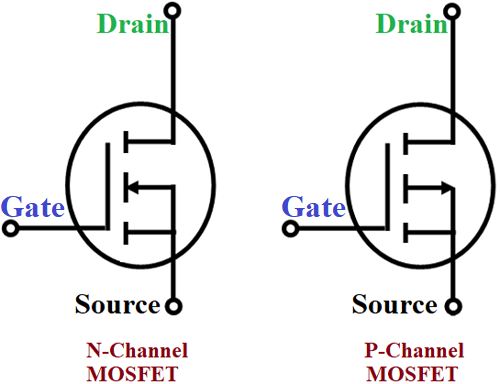

Schéma zapojení
Ukázkový kód
Vyzkoušej si ukázku Dýchající světlo přímo v prohlížeči v Eduingo AI Lab. LED pásek na výkonovém spínači pomalu sílí a zase slábne, jako když spící člověk dýchá. Proměnná jas roste po 5 % až na 100 % a pak zase klesá na nulu. Dvě smyčky po dvaceti krocích dělají nádech a výdech. Zkus dech zpomalit nebo prodloužit pauzu mezi nádechy.
