Technické údaje
- 4 tlačítka A–D
- Stisk = LOW (použij vnitřní pull-up)
- Modul patří navrch věže
- Napájení nepotřebuje, tlačítka spínají proti zemi a pull-up je v čipu ESP32
- Odběr prakticky žádný
- Sběrnici I2C nepoužívá
- Použití: herní ovladač, klávesy, nouzové tlačítko
Piny
| Pin | Funkce |
|---|---|
| IO1 | Tlačítko A |
| IO2 | Tlačítko B |
| IO4 | Tlačítko C |
| IO3 | Tlačítko D |

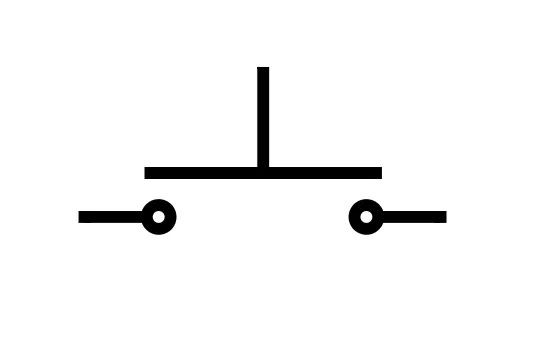

Schéma zapojení
Ukázkový kód
Vyzkoušej si ukázku Barevný vypínač přímo v prohlížeči v Eduingo AI Lab. Každé tlačítko rozsvítí RGB LED jinou barvou: BTN1 červenou, BTN2 zelenou, BTN3 modrou a BTN4 světlo zhasne. RGB LED v sobě má tři malá světla a z nich skládá všechny barvy. Zkus přidat žlutou – vznikne z červené a zelené (#ffff00).
