Technické údaje
- Prototyp
- Dvě analogové osy X a Y (0–4095, střed uprostřed)
- Tlačítko při stisku páčky, stisk = LOW
- Modul patří navrch věže
- Napájení 3,3 V
- Odběr ≈ 1 mA (odhad)
- Sběrnici I2C nepoužívá
- Použití: herní ovladače, robotika
Piny
| Pin | Funkce |
|---|---|
| IO11 | Osa X |
| IO12 | Osa Y |
| IO13 | Tlačítko |

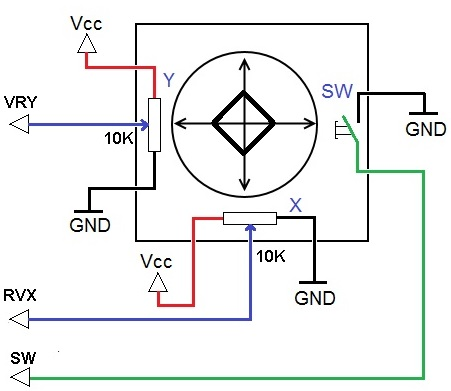

Schéma zapojení
Ukázkový kód
Vyzkoušej si ukázku Kreslítko s joystickem přímo v prohlížeči v Eduingo AI Lab. Joystickem posouváš žlutý bod po matici a za sebou nechává stopu – jako na kreslicí tabulce. Stiskem joysticku se obrázek smaže. Proměnné x a y říkají, kde bod je, a funkce „Hlídej okraje“ nepustí bod z matice ven. Zkus nakreslit domeček.
