Technické údaje
- Modul DFPlayer Mini
- Komunikace přes UART (9600 Bd)
- Přehraje MP3 a WAV z microSD karty
- Výběr skladby podle čísla (např. 0001.mp3)
- Hlasitost 0–30
- Na modul můžeš položit další modul
- Napájení 5 V (předpoklad, DFPlayer Mini zvládne 3,2–5 V), UART 3,3 V
- Odběr ≈ 20 mA v klidu, s reproduktorem nahlas ≈ 100–300 mA (odhad)
- Sběrnici I2C nepoužívá, komunikuje přes UART na IO5 a IO6
- Použití: zvukové efekty, mluvící zařízení
Piny
| Pin | Funkce |
|---|---|
| IO5 | TX (ESP32 → přehrávač) |
| IO6 | RX (přehrávač → ESP32) |

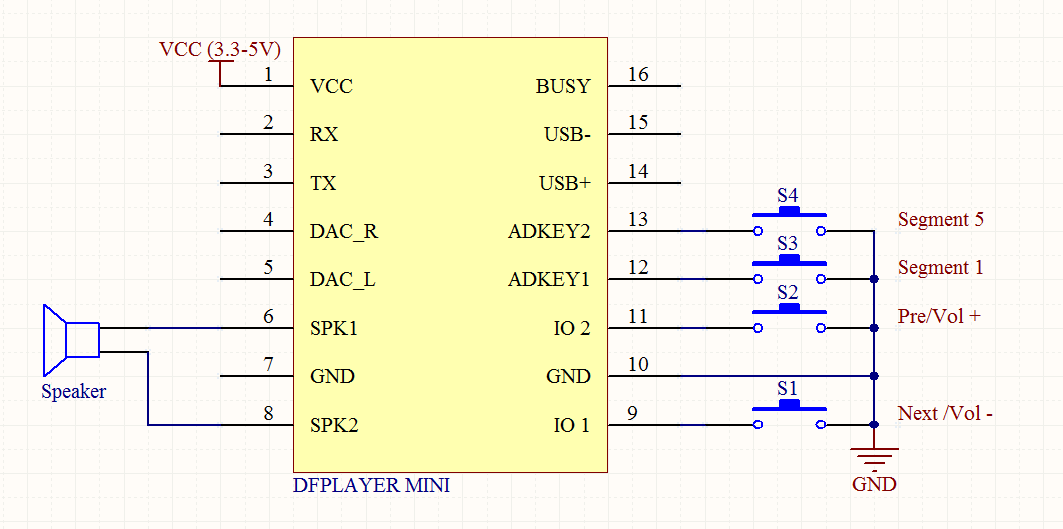

Schéma zapojení
Ukázkový kód
Vyzkoušej si ukázku Bubeník přímo v prohlížeči v Eduingo AI Lab. Na SD kartě jsou čtyři zvuky bicích: velký buben, malý buben, činel a gong. Každé tlačítko pustí jeden z nich a matice při tom blikne jinou barvou. Každé tlačítko má svou vlastní událost, takže můžeš bubnovat oběma rukama. Zkus vymyslet rytmus a zahrát ho kamarádům.
