OLED Display

EDU10

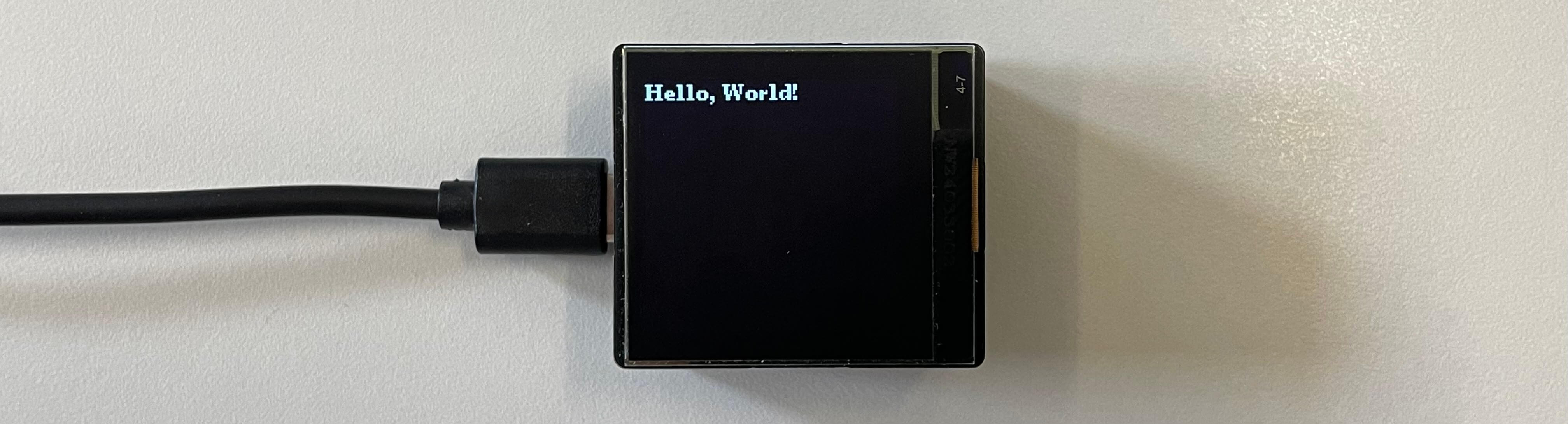

Ostrý OLED displej 128 × 128 bodů pro text, čísla i jednoduchou grafiku. Připojuje se přes sběrnici I2C.

Technické údaje

• Panel 1,5″, 128 × 128 bodů, svítí bíle
• Řadič SH1107
• Sběrnice I2C, adresa 0x3C (propojkou ADDR 0x3D)

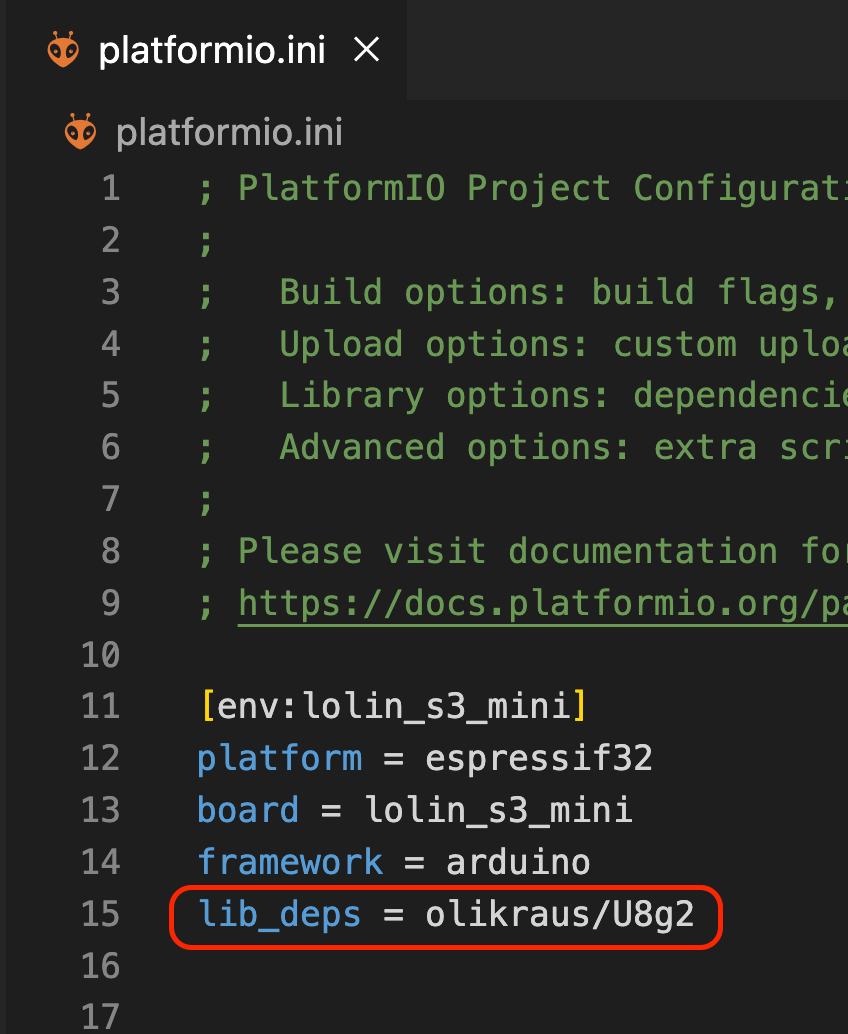

• Knihovna U8g2
• Modul patří navrch věže
• Napájení 3,3 V, napětí pro panel si vyrobí měnič SX1308 na desce
• Odběr ≈ 10–30 mA podle počtu rozsvícených bodů (odhad)
• Dva displeje na jedné sběrnici jdou, když jednomu přepneš propojku ADDR na 0x3D

Piny

Schéma zapojení

Ukázkový kód

Vyzkoušej si ukázku Ahoj, OLED přímo v prohlížeči v Eduingo AI Lab. Displej pozdraví, ukáže písmo ve třech velikostech a pár obrázků a nakonec prohodí světlou a tmavou. Bod [1, 1] je levý horní roh, [128, 128] pravý dolní.
