Technické údaje
- Pasivní bzučák (tón řídí PWM)
- Fotorezistor, víc světla = vyšší hodnota
- Detektor plamene, plamen = LOW
- IR vysílač a IR přijímač
- Konektor pro externí čidlo a sběrnice I2C
- Napájení 3,3 V
- Odběr ≈ 5 mA v klidu, s hrajícím bzučákem a vysílající IR LED až ≈ 50 mA (odhad)
- Konektor I2C jen vede sběrnici dál, adresa záleží na připojeném čidle a nesmí se shodovat s jiným modulem ve věži
- Použití: chytrá domácnost, automatizace, hlídání
Piny
| Pin | Funkce |
|---|---|
| IO1 | Bzučák (BUZZ) |
| IO2 | IR vysílač (IR_TX) |
| IO3 | IR přijímač (IR_RX) |
| IO11 | Fotorezistor (LDR) |
| IO12 | Detektor plamene (IR_FIRE) |
| IO13 | Externí konektor (CONN) |
| IO14 | I2C SDA |
| IO15 | I2C SCL |

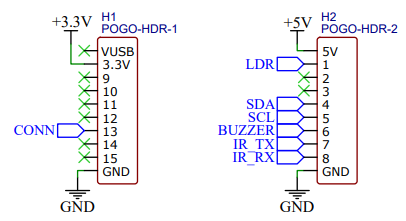

Schéma zapojení
Ukázkový kód
Vyzkoušej si ukázku Noční světélko přímo v prohlížeči v Eduingo AI Lab. Multisensor měří světlo v pokoji. Když je úplná tma, RGB LED svítí oranžově, v šeru žlutě a ve dne zhasne. Program se ptá postupně: nejdřív jestli je tma, a když ne, jestli je aspoň šero. Zkus přidat ještě jednu barvu pro soumrak.
