Technické údaje
- 4 číslice s desetinnou tečkou (displej SLR0394)
- Řadič TM1637
- 4 tlačítka A–D, stisk = LOW (pull-up 10k na desce)
- Knihovna TM1637
- Modul patří navrch věže
- Napájení 5 V (řadič TM1637), ovládání z pinů 3,3 V
- Odběr ≈ 10–50 mA podle jasu a počtu rozsvícených segmentů (odhad)
- Sběrnici I2C nepoužívá, TM1637 má vlastní dvouvodičové rozhraní na IO9 a IO10
- Použití: měřicí přístroje, počítadla, hodiny a budíky
Piny
| Pin | Funkce |
|---|---|
| IO1 | Tlačítko A |
| IO2 | Tlačítko B |
| IO3 | Tlačítko C |
| IO4 | Tlačítko D |
| IO9 | DIO (data displeje) |
| IO10 | CLK (hodiny displeje) |

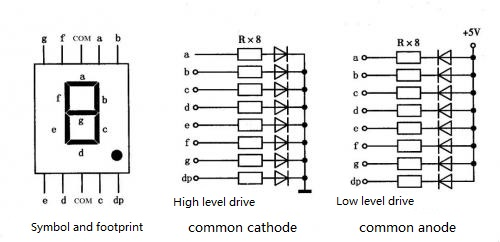

Schéma zapojení
Ukázkový kód
Vyzkoušej si ukázku Počítadlo na displeji přímo v prohlížeči v Eduingo AI Lab. Na začátku displejem projede pozdrav. Pak displej ukazuje číslo: A přičte 1, B odečte 1, C vynuluje a D přičte rovnou 10. Zkus dojít přes 9999 – co se stane?
